汽車淋雨試驗室是汽車制造企業必須用到的一種試驗設備，主要是用來檢驗車體的密封性以及防水性能。下面小編給大家介紹一下汽車淋雨試驗室的一些相關知識。
汽車淋雨試驗室用途介紹：
1. 本試驗室的試驗目的主要是被試產品在淋雨條件下,產品防止雨水滲透的能力和遭到淋雨時或之后的防雨性能。
2. 檢查車窗與天窗安裝、小轎車、農業車頂面、側面是否經得住雨水噴射,密封性能是否可靠,安裝方法是否正確。
3. 本試驗設備主要用于考核電工電子產品外殼/密封件在水試驗后或者在試驗期間是否能保證該設備及元器件良好的工作性能和技術狀態。同時產品的運輸過程或使用中可能受到浸水的影響，為產品技術標準提供引用依據。
4. 適用標準：qc/t476-2007《客車防雨密封性限值及試驗方法》。
汽車淋雨試驗室整體結構：
1. 淋雨室總尺寸：依實際車輛尺寸長寬高定制。
2. 房體：淋雨室房體為通過式，外壁板采用4mm透明陽光板，防止水濺出；可防銹、保溫、隔熱、不開裂、不變形、度滲水、堅固耐用。
3. 房內有照明；墻角做防水處理；用于觀察淋雨間的淋雨情況。
4. 淋雨工作間設有光照強度≥300lux，照明燈要求防水、防霧、便于維修和更換。
5. 固定支架：試驗間內固定。

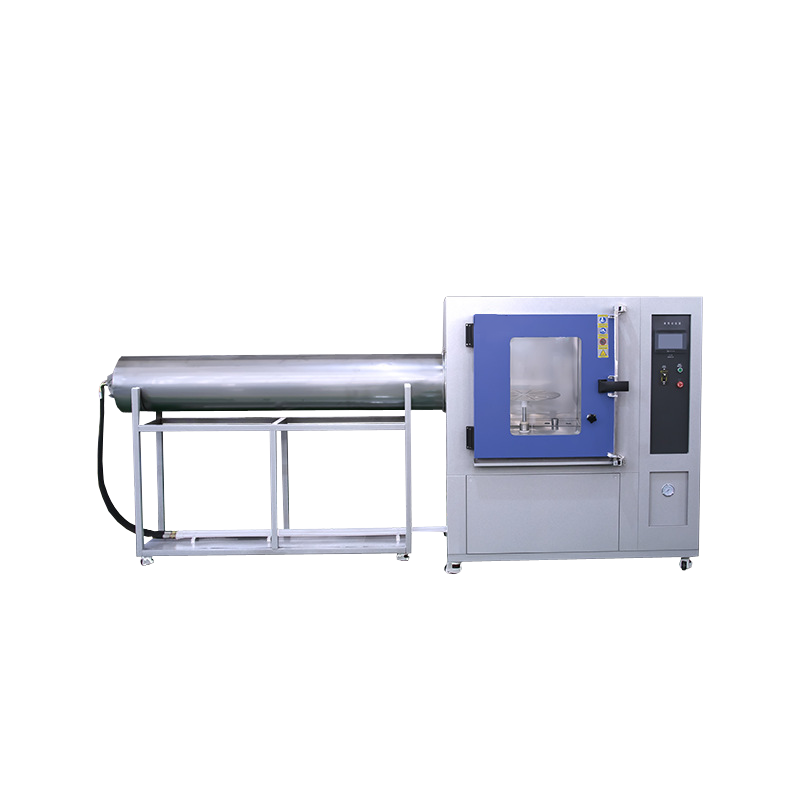

IP56淋雨試驗箱示意圖
設計理念：
1. 本著先進可靠、經濟實用的原則，充分考慮產品的特點，積極采用先進成熟的工藝和設備，提高成套的水密封檢測能力使得此項指標達到規定技術要求，增強產品市場競爭能力。
2. 設計中做到合理布局，物流通暢，并注重設備的節能措施，合理使用能源。上下高度調節方便，左右前后移動方便。
3. 貫徹執行國家有關環境保護，勞動安全衛生方面 的政策法規，整個工程達到國家規定的“三廢”排放標準、工業衛生標準。
4. 設備及材料選用以國內為主，達到既經濟合理，又先進可靠的目的。
5. 頂面噴水區上下距離可調節，升降結構采用手動操作，調節距離。
6. 左右前后噴淋架區帶腳輪，可移動，適合多種不同尺寸的產品測速。
7. 淋雨房蓄水池和排水系統有需方施工完成。（本報價不含該工程）
工藝說明：
1. 本淋雨房主要用于檢測汽車、水密封性，通過淋雨房，把淋雨檢測的條件與外面自然狀態相類似，來確認汽車的水密封狀態的設備。
2. 淋雨區：采用噴射方式并達到一定的淋雨強度噴射車窗表面,帳篷頂面，同時設有污水處理裝置，將循環水進行過濾處理，去除泥砂及雜質，使其達到循環使用水的標準。淋雨房框架結構現場焊接而成。
設備性能介紹：
1. 淋雨區：
汽車的防雨密封性試驗裝置要保證從頂面和前后、左右方向?qū)r(nóng)業車六個面進行噴射，避免出現噴水死角，保證噴水壓力、流量對應于汽車各部位達到國標要求。淋雨房框架結構在保證防銹，防震的同時做到簡潔美觀，整個設備操作簡單，便于零部件的檢修和維護。
本設備主要包括：噴淋系統、補水系統、水循環系統、排污系統、電控系統、升降系統，左右移動機構等組成。
2. 噴淋系統：
淋雨裝置主要有：水泵、壓力自動調節閥、水壓表、主管路、分管路、支管路、流量計、流量調節閥、噴嘴、噴嘴管架、噴嘴管架移動系統、電控系統等組成。水泵供水壓力設定需要保證噴嘴的出水壓力為79-150kpa±10 kpa。水泵配置數量、揚程、流量及管路直徑等應滿足系統使用要求。各噴淋面應涵蓋淋雨試驗所涉及的外形尺寸最大的車型以及各種車型的各個受檢部位，淋雨裝置要保證從前面、后面、側面、底部和頂部方向?qū)ζ噰娝苊獬霈F(xiàn)噴水死角，保證噴水壓力、流量對應于汽車各部位達到標準qc/t 476—2007要求。淋雨管路的框架結構在保證防銹，防震的同時做到簡潔美觀，整個設備操作可靠簡單，便于零部件的檢修和維護。
電控控制系統介紹：
電控方案力求經濟適用，結構合理，安全可靠。系統含手動控制臺一套、液晶顯示觸摸屏輸出一套，能夠?qū)崿F(xiàn)自動和手動控制方式。
1、手動控制：由單獨的按鈕操作（如手動噴水開關，加水開關）當自動控制系統出現故障時，可應急使用，手動啟動噴水，及手動調整流量等。
2、設備整體接地，.控制系統還設定了各種保護功能，有漏電保護功能、水泵故障報警保護、水池自動加水水滿及缺水報警保護等，完善的保護功能確保了淋雨房能長期穩定無故障運行，具有多重保護功能，安全可靠。
3、安全保護裝置：系統含漏電保護、斷水保護、水泵堵塞保護、電機過載保護、電機缺相保護以及斷電保護等；均采用聲光報警。
